פרמטרים טכניים
מתח מוצא מדורג | 15871365102~50kV (ACערכים חוקיים) |
תדר פלט | 45~65 הרץ |
צורת גל מתח תהודה | גל סינוס טהור, קצב עיוות צורות גל ≤ 1.0% |
מערכת עבודה | בהספק מלא, זמן העבודה הרציף הכללי הוא 5 דקות |
גורם איכות | 45~40 |
רגישות לכוונון תדר | 0.1 הרץ, חוסר יציבות < 0.05% |
קיבולת בדיקה מקסימלית | 5000kVA ומטה |
ספק כוח עובד | 220V או 380V±10%, תדר מתח 50Hz±5% |

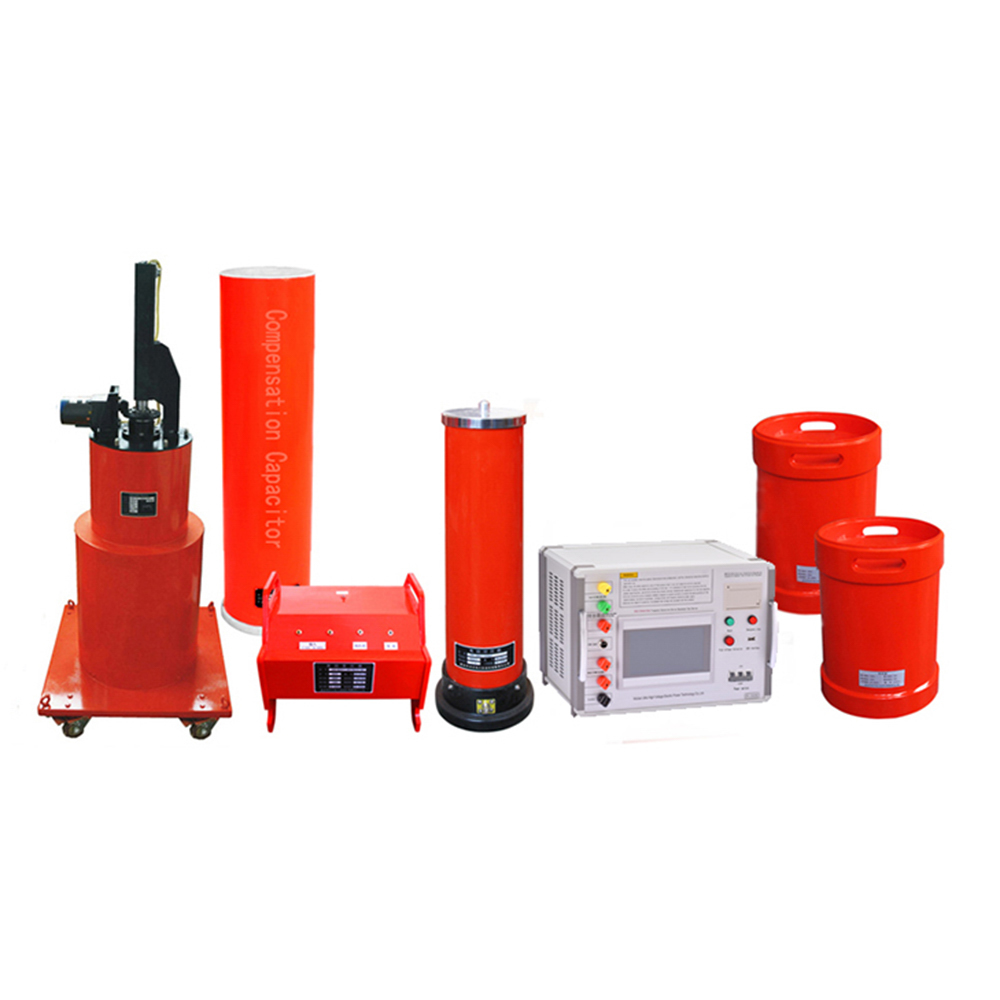

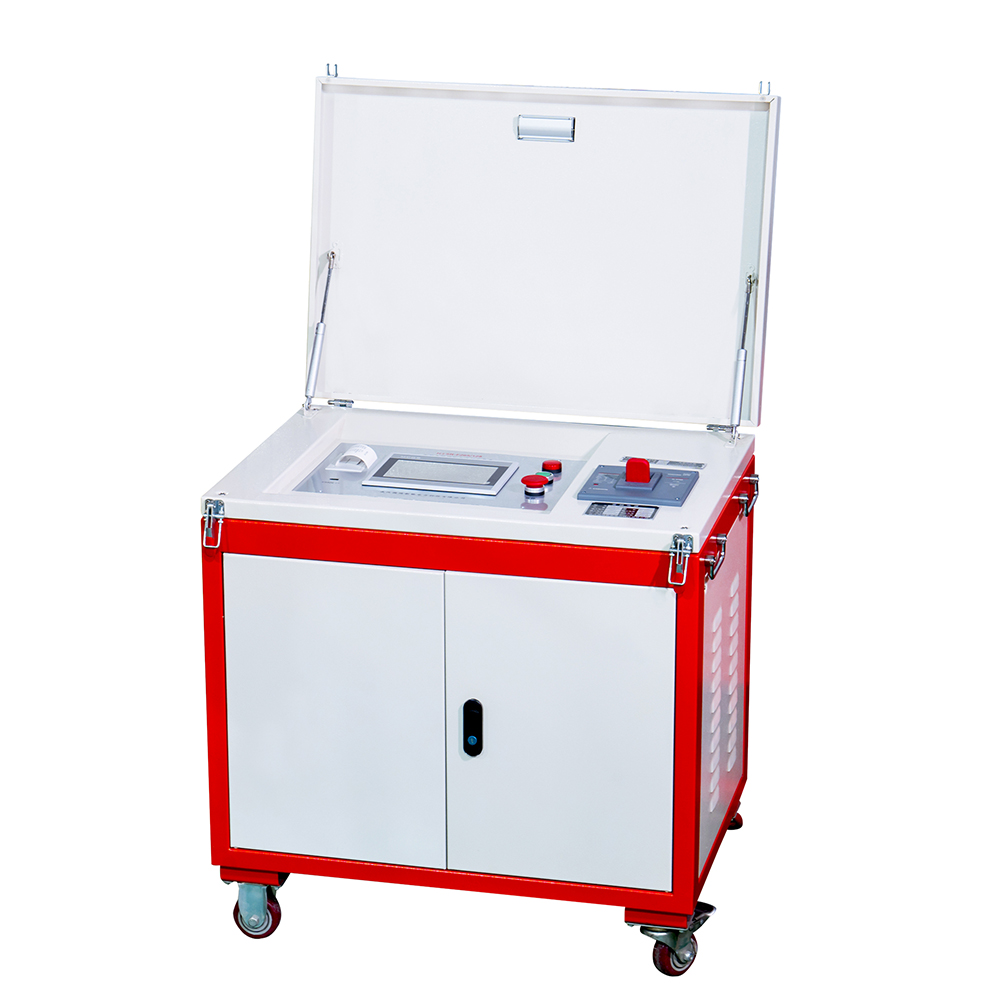

תצורת המוצר של הסדרה (היקף היישום (בדיקת מתח עמידה AC של גנרטור או מנוע עם מתח יציאה 20kV ומטה, תדר: 50Hz±2Hz))
מוצר דֶגֶם | גלִשְׁלוֹטלְנַחֵם
| כור | מכשיר שנאי עירור | מחלק מתח | חל על |
HTXZ(L) - 50/50 | 10kW/220V | 50kV/1Aיחידה 1 | 10kW/5kV | 50kV/500pF | דִינָמוֹ0.07~0.13μF.10Kvכֶּבֶל(300 מ"מ300) ≤1.0 ק"מ |
HTXZ(L) - 75/50 | 15kW/380V | 50kV/1.5Aיחידה 1 | 15kW/5kV | 50kV/500pF | דִינָמוֹ0.13~0.2μF.10kVכֶּבֶל(300 מ"מ300)≤1.5 ק"מ |
HTXZ(L) - 225/50 | 25kW/380V | 50kV/1.5A2 יחידות.50kV/1.5Aיחידה 1 | 25kW/5kV | 50kV/500pF | דִינָמוֹ0.2~0.27μF.10kVכֶּבֶל(300 מ"מ300)≤2.5 ק"מ |
HTXZ(L) - 360/50 | 30kW/380V | 60kV/2A2 יחידות.60kV/2Aיחידה 1 | 30kW/5kV | 50kV/500pF | דִינָמוֹ0.27~0.33μF |
טבלת התייחסות של הקיבולת של גנרטורים בשימוש נפוץ במערכות חשמל
דֶגֶם
| יַצרָן | קיבולת מדורגתMW | מתח מדורגkV | קיבול פאזהμF | |
גנרטורים תרמיים | T2-12-2 | / | 40 | 6.3 | 0.1 |
TQ-25-2 | / | 300 | 6.3 | 0.19 | |
TBC-30 | / | 30 | 6.3 | 0.2 | |
TB2-30-2 | / | 30 | 6.3 | 0.2 | |
TQN-50-2 | / | 50 | 10.5 | 0.209 | |
TB-60-2 | / | 60 | 10.5 | 0.25 | |
TQN-100-2 | / | 100 | 13.8 | 0.234 | |
WT23S-083AF3 | / | 300 | 50 | 0.29 | |
TB-320-2 | / | 320 | עשרים ושלוש | 0.3 | |
T264/640 | / | 600 | עשרים ושלוש | 0.368 | |
QF-30-2 | / | 30 | 6.3 | 0.1 | |
QF-60-2 | / | 60 | 6.3 | 0.234 | |
QF-60-2 | / | 60 | 10.5 | 0.33 | |
QFS-125-2 | מפעל מכונות חשמליות של שנחאי | 125 | 13.8 | 0.08~0.12 | |
QFSN-200-2 | חרבין מפעל מכונות חשמליות | 200 | 15.75 | 0.19~0.21 | |
QFQS-200-2 | מפעל חשמלי של דונג פאנג | 200 | 15.75 | 0.1928~0.21 | |
QFS-300-2 | מפעל מכונות חשמליות של שנחאי | 300 | 20 | 0.16~0.2 | |
QFSN-300-2 | מפעל מכונות חשמליות של שנחאי | 300 | 20 | 0.18~0.2 | |
QFSN-600-2 | / | 600 | עשרים ושלוש | 0.234 | |
ATB-2 | GE Corporation של ארצות הברית | 352 | 2 | 0.268 | |
TBB-200-2 | ברית המועצות לשעבר | 200 | 15.75 | 0.107 | |
TBB-500-2 | 500 | עשרים ושלוש | 0.25 | ||
TBB-320-2 | ברית המועצות לשעבר | 320 | עשרים ושלוש | 0.31 | |
TBB-800-2 | 800 | 24 | 0.25 | ||
2-105*234 | Westinghouse Corporation of America | 600 | עשרים ושלוש | 0.2 | |
50WT23E-138 | ABB | 600 | עשרים ושתיים | 0.253 | |
סנכרן את המצלמה | TT-15-8 | / | 50 | 6.6 | 0.108 |
TT-30-6 | / | 30 | 10.5 | 0.2 |
נכינוי: מערכת בדיקת תהודה; תהודה בתדר משתנה; בדיקת תהודה בתדר משתנה; תהודה של סדרה
תכונה
1. להתקן התהודה בסדרה יש מתח יתר, זרם יתר, אפס התחלה, כיבוי מערכת (מהבהב) ופונקציות הגנה אחרות, ניתן להתאים את ערך ההגנה על מתח יתר וזרם יתר בהתאם לצרכי המשתמש, ופעולת הגנת הפלשבק כאשר הדגימה מהבהבת ויכולה להקליט את ערך מתח הבזק לניתוח בדיקה.
2. משקל מכשיר התהודה של כל הסדרה קל מאוד, המקסימום אינו עולה על 40 ק"ג, וזה נוח לשימוש במקום.
3. למכשיר התהודה הסדרתי ארבעה מצבי עבודה, שנוח למשתמשים לבחור בגמישות בהתאם למצב האתר, ומצבי העבודה של הגברת מהירות הבדיקה הם: מצב אוטומטי מלא, מצב ידני, מצב חיזוק ידני כוונון אוטומטי.
4. זה יכול לאחסן ולהדפיס נתונים במקומות שונים, ומספר הנתונים המאוחסנים הוא מספר, שנוח לעזור למשתמשים לזהות ולמצוא.
5. ניתן להגדיר באופן שרירותי את נקודת ההתחלה של התדר של התקן התהודה בסדרה בטווח שצוין כאשר התדר נסחף אוטומטית, וניתן לבחור את כיוון סחיפת התדר למעלה ולמטה, בעוד מסך ה-LCD הגדול מציג את עקומת הסריקה, שהיא נוח למשתמשים להבין באופן אינטואיטיבי אם נמצאה נקודת התהודה.
6. השימוש בטכנולוגיית פלטפורמת DSP, שיכולה להוסיף או להסיר בקלות פונקציות ושדרוגים בהתאם לצרכי המשתמש, וגם להפוך את ממשק החלפת אדם-מכונה לאנושי יותר.
